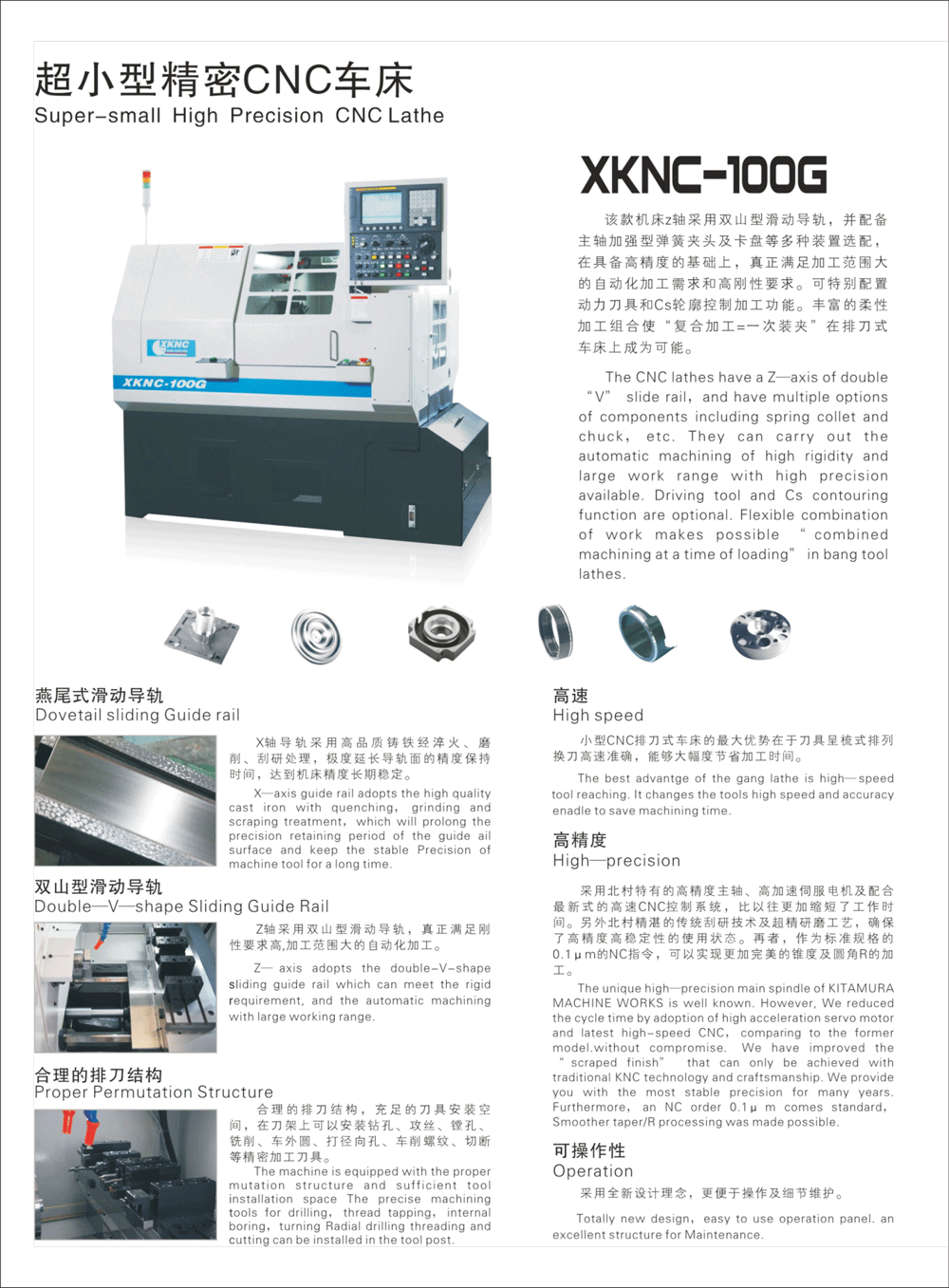

XKNC-100G小型精密排刀車床

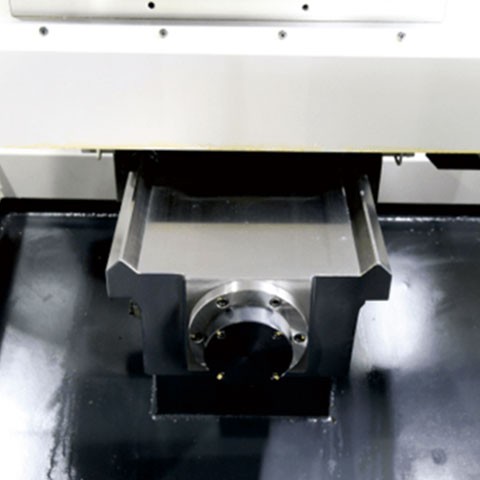

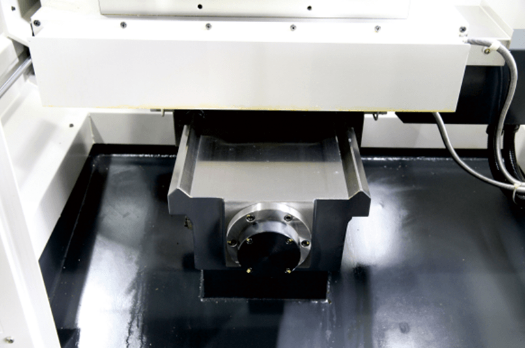

1、燕尾式滑動導軌

X軸導軌采用高品質鑄鐵，經淬火、磨 削、刮研處理，極度延長導軌面的梢度保持時間，達到機床精度長期穩定。

2、雙山型滑動導軌

Z軸采用雙山型滑動導軌，真正滿足剛 性要求高,加工范圍大的自動化加工。

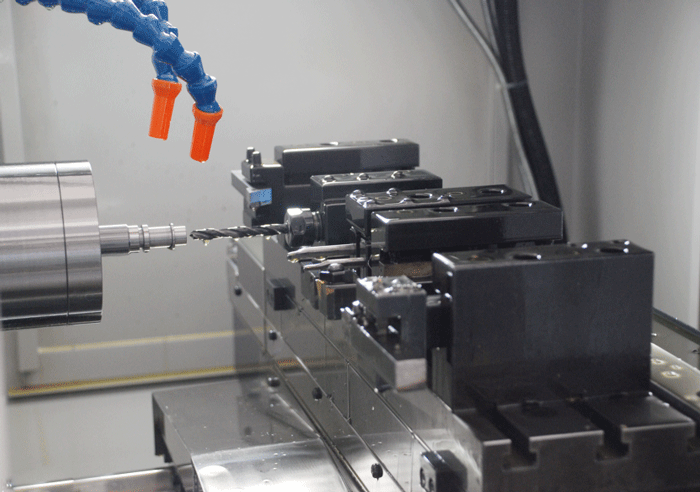

3、合理的排刀結構

合理的排刀結構，充足的刀具安裝空間，在刀架上可以安裝鉆孔、攻絲、鏜孔、 銑削、車外圓、打徑向孔、車削螺紋、切斷等精密加工刀具。

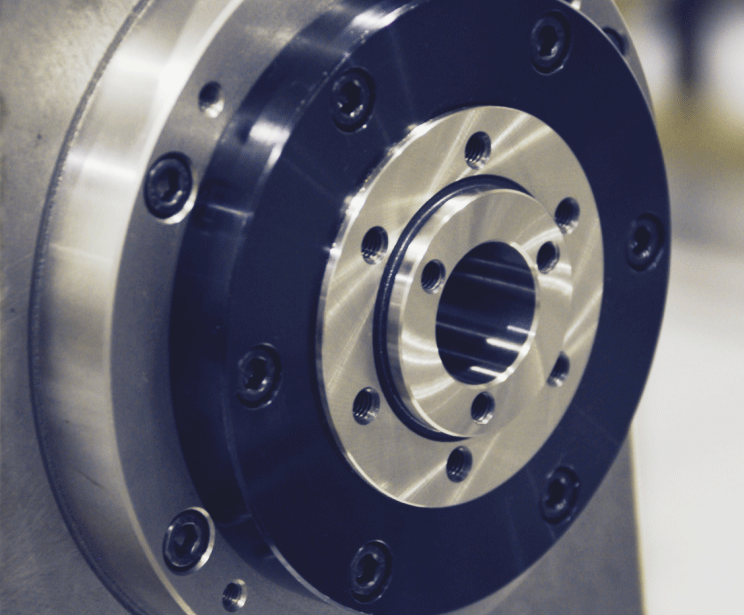

4、高精度主軸

高精度主軸軸芯采用專用主軸材料經過多道熱處理和精細加工，軸承采用日本原裝高精密軸承，防水采用德國的高級防水環。

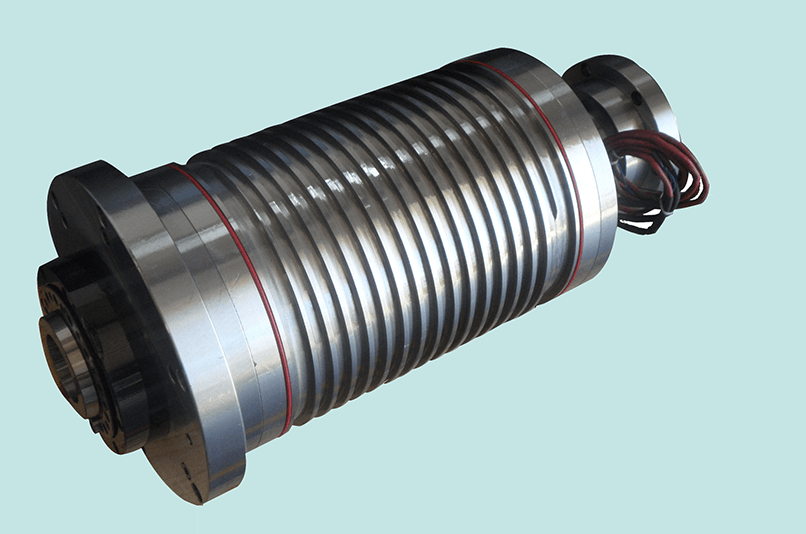

      特殊配置可選用內置電主軸,XKNC-100G（Ф42規格）內置電機主軸規格主軸轉速6000rpm，采用油熱交換器冷卻，保證了主軸的高速高精度。適合于對精度、光潔度要求較高的工件加工，極大提高了生產效率。

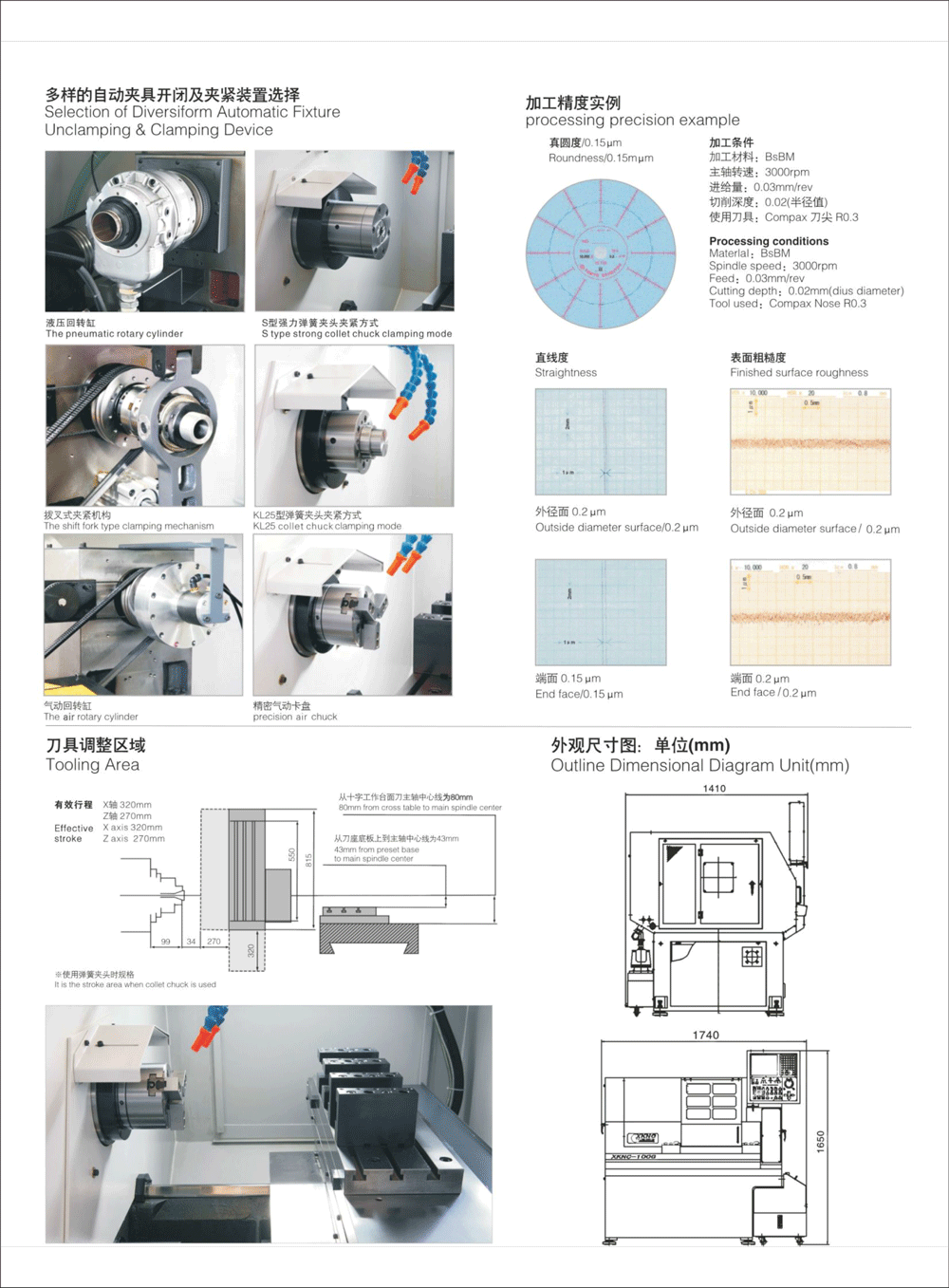

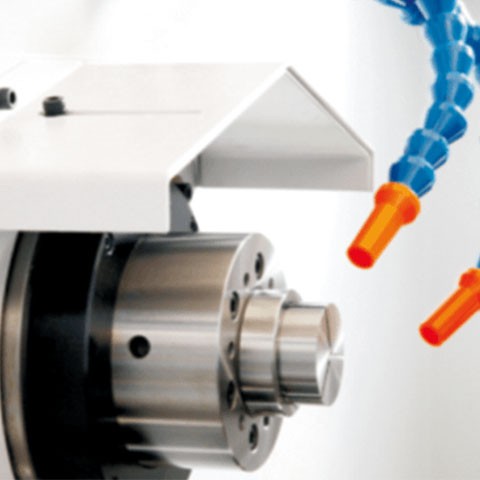

5、多樣的自動夾具開閉及夾緊裝置選擇

機床標準配置為撥叉式夾緊機構，彈簧夾頭夾緊方式，夾持力調節簡單，夾頭更換方便，夾持快速穩定?？蛇x配卡盤加緊方式，卡盤夾緊力強勁，精準，夾持范圍大。

KL-25型彈簧夾頭夾緊方式

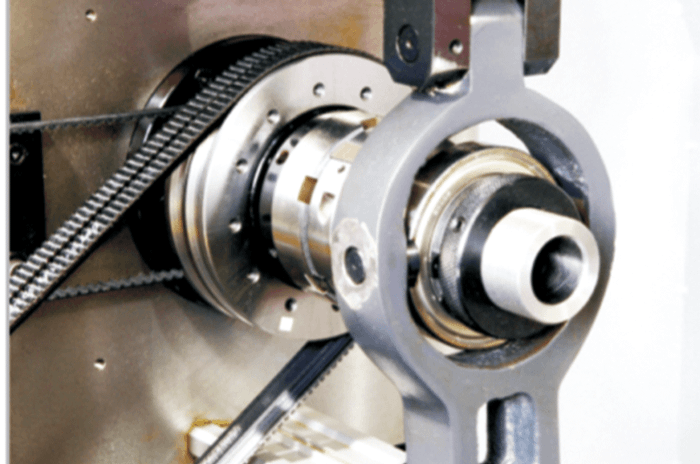

撥叉式夾緊機構

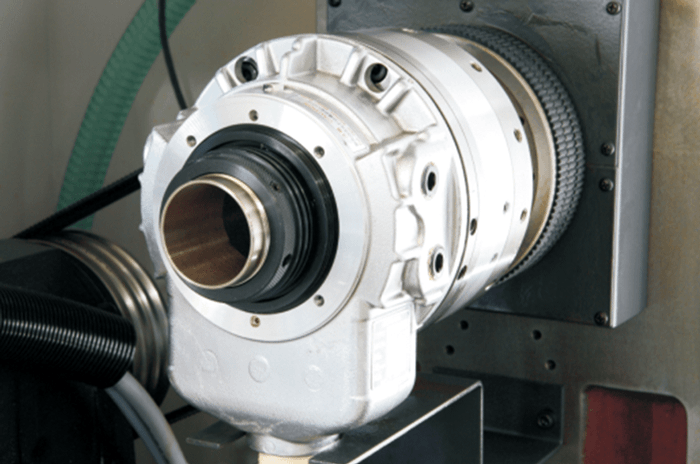

氣動回轉缸

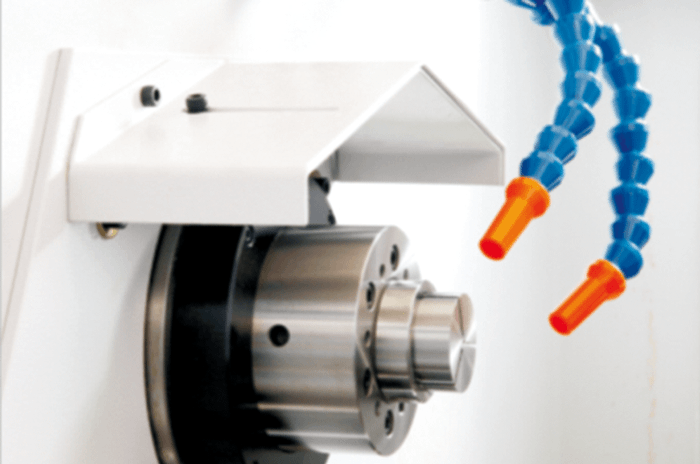

S型強力彈簧夾頭夾緊方式 可配：動力卡盤

液壓回轉缸

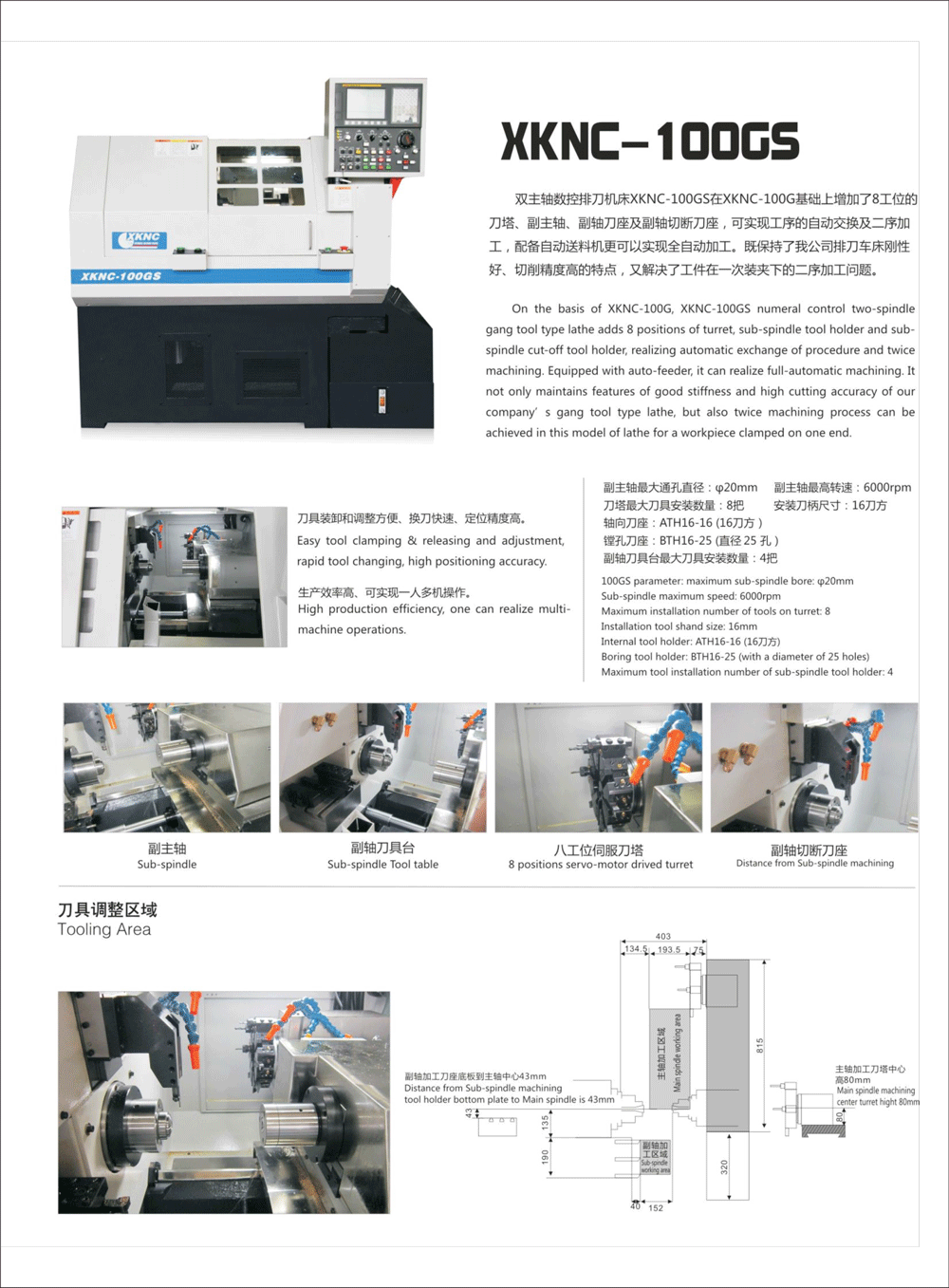

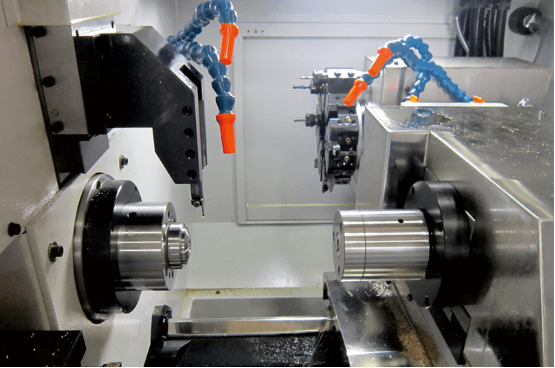

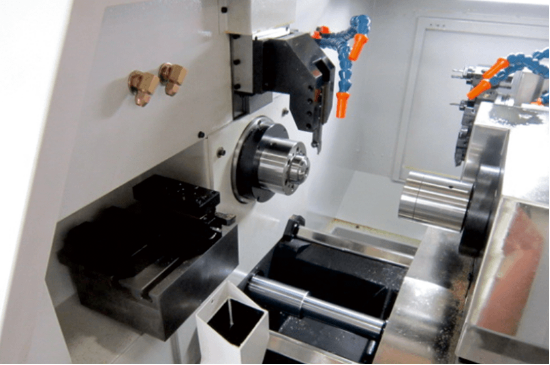

6、100GS

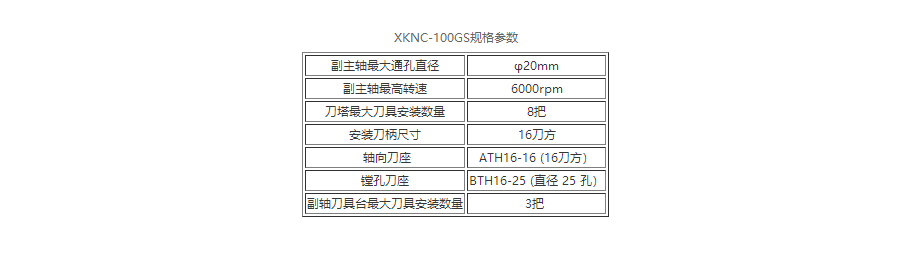

雙主軸數控排刀機床XKNC-100GS在XKNC-100G基礎上增加了8工位的刀塔、副主軸、副軸刀座及副軸切斷刀座，可實現工序的自動交換及二序加工，配備自動送料機更可以實現全自動加工。既保持了我公司排刀車床剛性好、切削精度高的特點，又解決了工件在一次裝夾下的二序加工問題。

        刀具裝卸和調整方便、換刀快速、定位精度高。

             生產效率高、可實現一人多機操作。

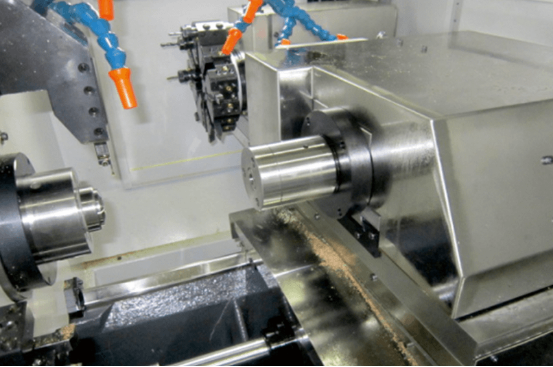

副主軸

副軸刀具臺

八工位伺服刀塔

刀具調整區域

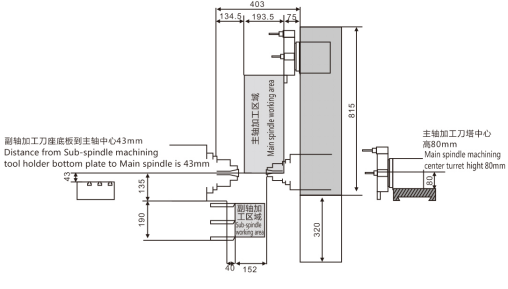

刀具調整示意圖

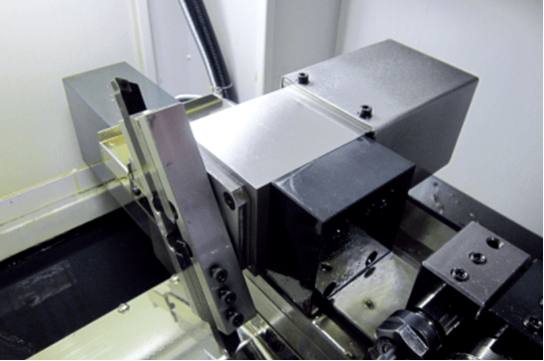

7、多邊形動力銑裝置

多邊形動力銑裝置可實現徑向的多邊形切削,大幅提高生產效率。

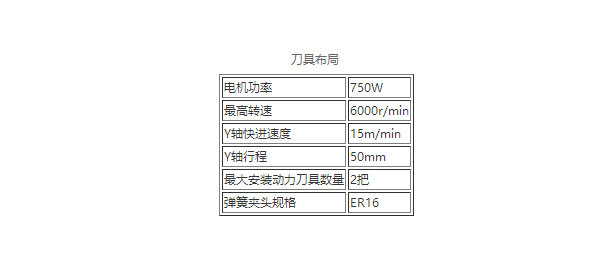

8、Y軸驅動動力刀具

為了增強機床加工功能，我公司開發出Y軸驅動動力刀具以增強機床的銑削功能，X向動力刀具由普通排刀車床可加裝的一把增加為兩把，Y向動力刀具由普通排刀車床可加裝的一把增加為三把，動力刀具沿Y軸方向進給，可以實現徑向面加工、孔加工，工件端面的切槽、銑削及異型輪廓加工等三軸聯動復合加工，并具備動力刀具剛性攻絲功能，（特配）真正實現了排刀車床的車銑復合加工。

9、高精度

采用北村特有的高精度主軸、高加速伺服電機及配合最新式的高速CNC控制系統，比以往更加縮短了工作時間。另外北村的傳統刮研技術及超精研磨工藝，確保了高精度高穩定性的使用狀態。作為標準規格的0.μm的NC指令，可以實現更加良好的錐度及圓角R的加工。
