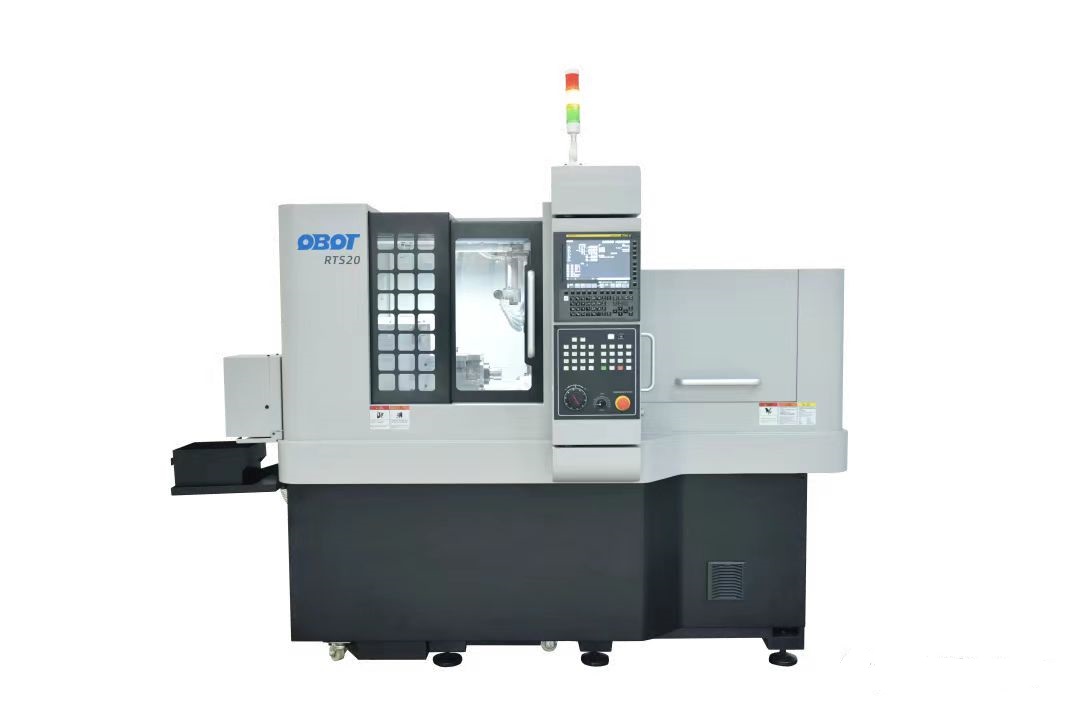

RTS20瑞士型縱切自動車床

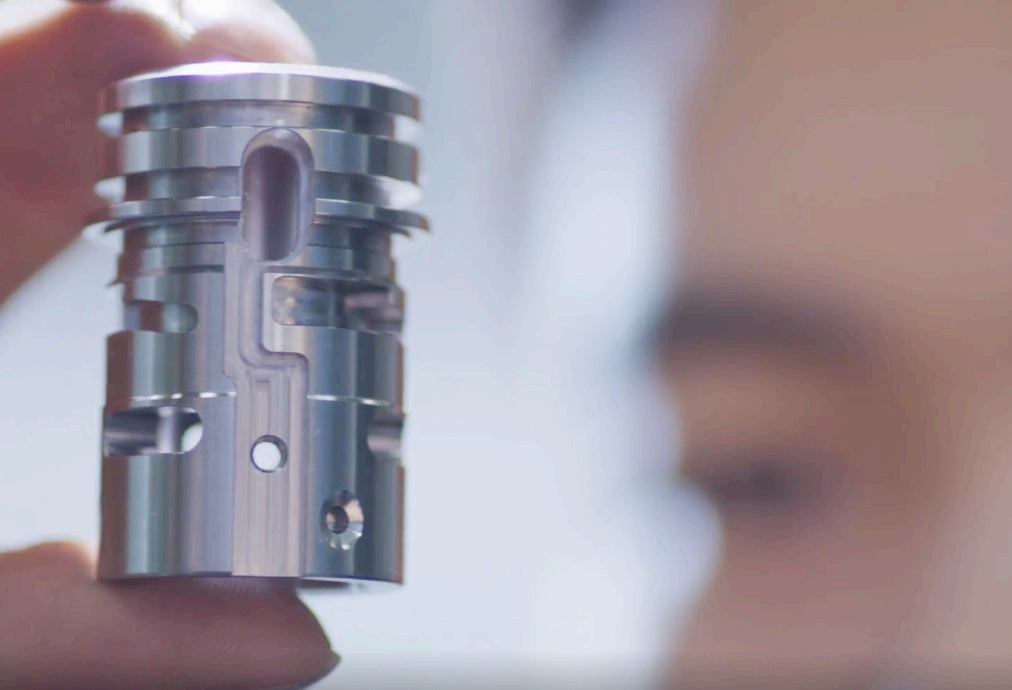

簡要描述：RTS20是我公司自主研發的一款瑞士型縱切自動車床。采用可移動式主軸箱設計，可以長時間連續工作。因此，其大批量生產和靈活性加工的能力得到了充分的體現。尤其適合精密機械、電子、醫療、電器產品以及手表、汽車零部件的生產。

產品型號：瑞士型縱切自動車床
產品產地：瑞士型縱切自動車床
更新時間：2023-04-26
訪問量：4495

產品咨詢聯系我們

產品分類

相關新聞

1.高剛性高穩定性結構設計
采用高剛性低重心的鑄造箱式床身，底座中筋結構設計，分散機床加工應力。
各軸均采用燕尾式刮研導軌，導軌貼合面人工鏟刮，確保導軌面接觸均勻，間隙預留合理。導軌間隙調整采用楔形鑲條，在機床長時間運行后，可通過鑲條調整快速完成導軌間隙補償調整，保證穩定的重力切削和高速進給、高精度加工。
2.高速高精密主軸
主軸選用進口高精密主軸軸承，高轉速、高精度、高剛性、低噪音、免維護，即使長時間高速切削也可以保證穩定的精度。主軸為電主軸，副主軸為皮帶主軸。主軸/副主軸C軸控制；主軸轉速：10000rpm;副主軸轉速：8000rpm;
3.旋轉導套與無導套裝置快速切換
機床可配置全行程同步旋轉導套，可以根據需要進行有導套和無導套加工的切換，這樣快換的靈活性便于進行高精度，高同軸度要求的零件加工，并減少材料的余量，從而能夠應對更多類型的零件加工。

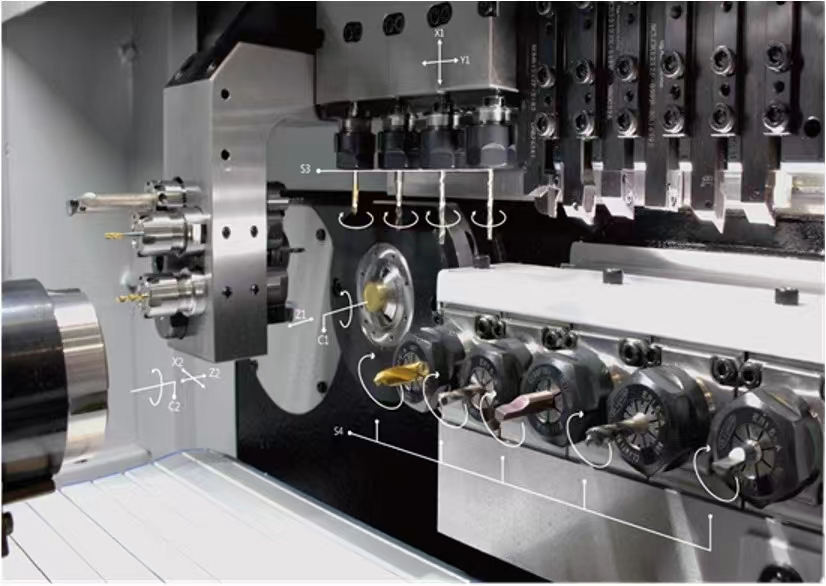

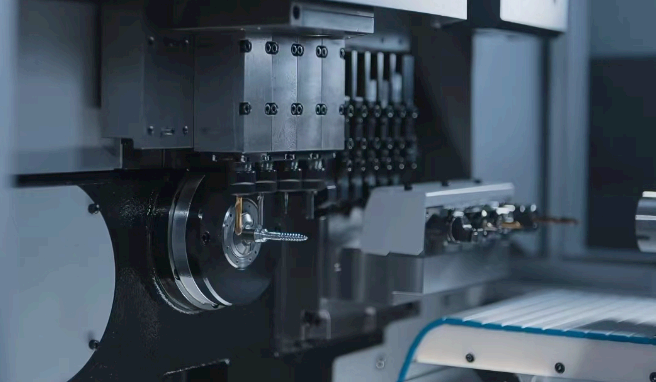

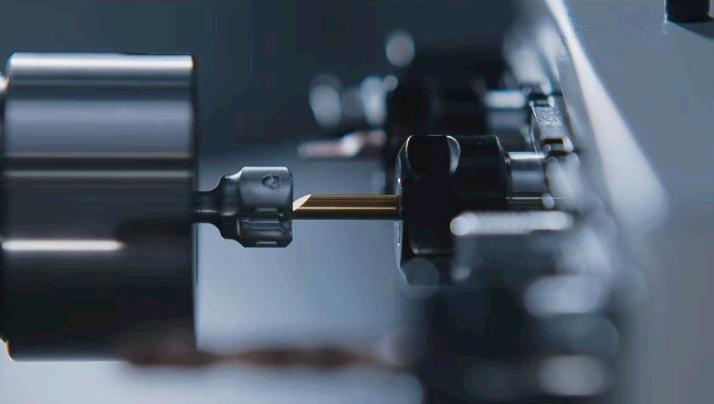

4.高效率的獨立的刀具系統，垂直式直線排刀結構
采用雙通道兩個獨立刀具系統，實現主副軸同步獨立加工，生產更加高效。直線式排刀結構，能夠良好的解決加工中的排屑問題。
5.簡潔順暢的控制系統
配備全新的FANUC 0i TF系統（可選三菱M80系統）具有更高的性價比，高精/高效的智能控制功能群，先進的精細表面處理技術，高速便利的存儲卡方案，新增操作層級顯示，提高可視性和操作性，提升軟件操作實用性。

（一）機床本體規格 Machine specifications
項目 Items			參數 Parameter
主、副軸 Spindle	主軸轉速 Through hole of main spindle		10000r/min
	通孔直徑 Through hole of counter spindle diameter		Φ21.5mm
	副軸轉速 Through hole of counter spindle diameter		8000r/min
	通孔直徑 Through hole of counter spindle diameter		Φ21.5mm
	主軸電機功率 Main spindle motor		2.2/3.7 KW
	副軸電機功率 Counter spindle motor		1.5/2.2 KW
	主軸C1軸 Main spindle CS control(C1)		0.001°
	主軸C2軸 Main spindle CS control(C2)		0.001°
X軸 X axis	行程 Stroke		X1:62mm X2:346mm
	最高移動速度 Rapid traverse		20m/min
Y軸 Y axis	行程 Stroke		338mm
	最高移動速度 Rapid traverse		20m/min
Z軸 Zaxis	行程 Stroke		Z1:210mm有導套 70mm無導套 Z2:210mm
	最高移動速度 Rapid traverse		20m/min
刀具 Tool	刀具總數Total number of tools		27
	車刀尺寸 Turning tool section		□12x12
	車刀數量 Number of turning tool		6
	主軸側鉆孔刀具數量 Number of front tools（OP/COP）		5
	副軸側鉆孔刀具數量 Number of back working fix tools		5
	徑向動力刀具數量 Number of cross rotation tools(S3)		4
	背軸動力刀具數量 Number of back working rotation tools(S4)		5（特配Optional）
	背軸動力刀具數量 Number of back working rotation tools(S4)		2（特配Optional）
電機 Motor	X1、X2、Y1、Z1、Z2軸電機功率 X1、X2、Y1、Z1、Z2 motor		1KW
	徑向動力刀電機 Rotation cross tools motor(S3)		1KW
	軸向動力刀電機 Rotation back working tools motor(S4)		0.75KW
加工能力 Machining capacity	最大加工直徑Max. machining diameter		20 mm
	最大加工長度 Max. machining length		210mm有導套 70/45mm無導套（單次裝夾）
	主軸側最大鉆孔直徑Main spindle drill capacity		Φ10
	主軸側最大攻絲直徑 Main spindle tapping capacity		M10
	副軸側最大鉆孔直徑 Counter spindle drill capacity		Φ10
	副軸側最大攻絲直徑 Counter spindle tapping capacity		M10
	徑向動力刀最大銑槽直徑Max. rotation cross tool saw blade cutter		Φ30
其他Etc	冷卻油箱容積Coolant tank capacity		210L
	中心高 Main spindle height		1075mm
	機床外形尺寸 WxDxH		2140x1565x1854mm
	機床重量 Gross weight		約 2500kg
	電器總?cè)萘?br/>Power supply		15KVA
（二）CNC標準規格 CNC unit specifications
項目 Items		參數 Parameter
NC控制單元 NC		Fanuc 0i-TF(200V)
顯示語言 Multi-language display		中文/英文/日文 ZH/EN/JP
零件程序的最大數量 Number Of Registerable Programs		800（2個路徑） 800 （total of each path）
插補Interpolation function		線性、圓形、極性、圓柱 (linear\circular\polar coordinate\cylindrical)
PMCIA接口 ,USB接口 ,以太網接口 PMCIA port,USB port,RJ45 port
10.4英寸彩色液晶顯示屏+操作面板 10.4 color LCD+MDI
零件程序容量 Program Storage Size：1M
刀具補償數據 Tool Offset Parameter
最小輸入增量 Minimum Input：0.001mm
刀尖半徑補償 Tool Radius Compensation
單/多頭連續螺紋加工 Multi Threading
周速恒定控制 Constant Surface Speed Control
英制/公制轉換 Inch/Metric Conversion
自行診斷轉換 Self-Diagnosis Function
